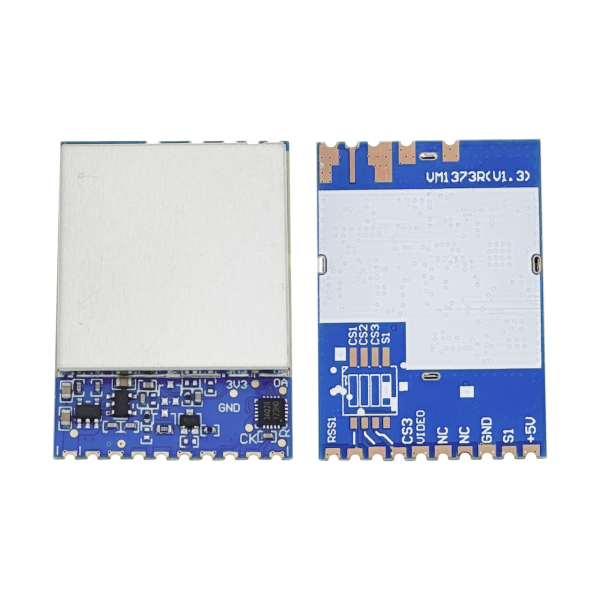

Відеоприймач VM1373R 1.2-1.3GHz VRX - це компактний аналоговий RF-приймач, призначений для стабільного приймання відеосигналу в діапазоні 1080-1360 MHz. Модуль стане чудовим рішенням для створення або модернізації FPV-приймачів, систем бездротової передачі відео, наземних станцій, робототехнічних комплексів, телеметричних систем та інших проєктів, де потрібне надійне приймання аналогового відеосигналу.

Завдяки високій чутливості до -95 dBm модуль забезпечує стабільне приймання навіть за слабкого рівня сигналу або на значній відстані від передавача. Система демодуляції FM/PLL підтримує стабільну роботу та мінімізує вплив частотних відхилень, що позитивно впливає на якість зображення.

VM1373R оснащений стандартним відеовиходом із опором 75 Ω та рівнем сигналу 1 Vp-p, що забезпечує сумісність із більшістю відеомоніторів, DVR, FPV-окулярів і відеодекодерів. Підтримка живлення 5 V та низьке енергоспоживання дозволяють легко інтегрувати модуль у мобільні та стаціонарні системи.

Компактні розміри 37 × 26.3 мм і вага всього 5 г значно спрощують монтаж навіть у пристроях з обмеженим внутрішнім простором. Модуль стабільно працює в широкому температурному діапазоні, що робить його придатним для використання як у приміщенні, так і в польових умовах.

Технічні характеристики

• Модель:  VM1373R
• Робочий діапазон частот: 1080-1360 MHz
• Робоча частота IF: 480 MHz
• Тип демодуляції: FM / PLL
• Живлення: 5 V DC
• Споживання струму: 380 ±30 мА
• Чутливість приймача: -95 ±2 dBm
• Діапазон вхідного сигналу: -95…+5 dBm
• Вхідний опір антени: 50 Ω
• Відеовихід: Аналоговий CVBS
• Рівень відеовиходу: 1 ±0.2 Vp-p
• Опір відеовиходу: 75 Ω
• Полярність відеосигналу: Негативна
• Частотна характеристика відео: ±5 dB (50 Hz-6 MHz)
• Диференціальне посилення: ≤ ±5 %
• Диференціальна фаза: ≤ ±5°
• Ширина смуги IF (3 dB): 16.5 MHz
• Співвідношення сигнал/шум: ≥38 dB
• Керування гетеродином: PLL
• Стабільність частоти гетеродина: ±200 kHz
• Точність частоти гетеродина: ±200 kHz
• Витік гетеродина: -65 dBm
• RSSI: 22 mV/dBm або 45 mV/dBm (на вибір)
• Робоча температура: від -10 до +65 °C
• Температура зберігання: від -30 до +85 °C
• Робоча вологість: до 85 % RH

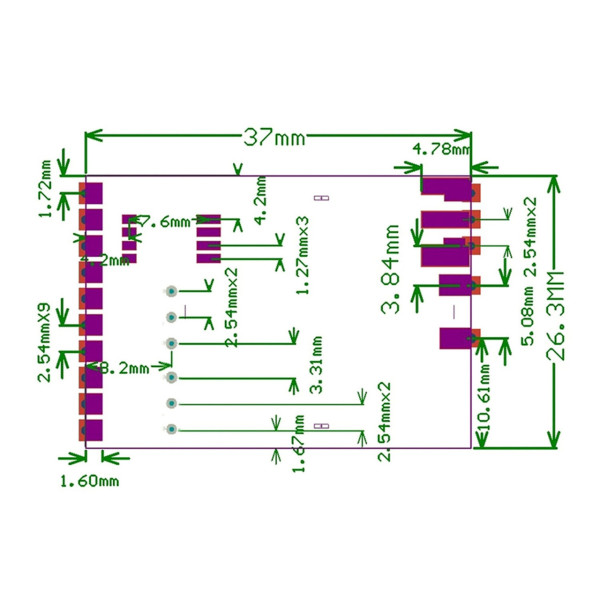

• Габарити: 37 × 26.3 мм
• Вага: 5 г

Основні переваги

• Підтримка широкого діапазону частот 1080-1360 MHz
• Висока чутливість приймача до -95 dBm для стабільного приймання слабкого сигналу
• Якісна FM/PLL-демодуляція зі стабільною роботою приймача
• Стандартний аналоговий відеовихід CVBS 1 Vp-p / 75 Ω
• Низьке енергоспоживання - лише близько 380 мА при 5 V
• Підтримка виходу RSSI для визначення рівня сигналу
• Компактні розміри та мала вага для легкої інтеграції
• Стабільна робота в широкому температурному діапазоні
• Підходить для FPV-систем, наземних станцій, систем відеоспостереження та власних RF-проєктів
• Просте підключення та сумісність із більшістю аналогових відеосистем
